CNC Double Column KMV

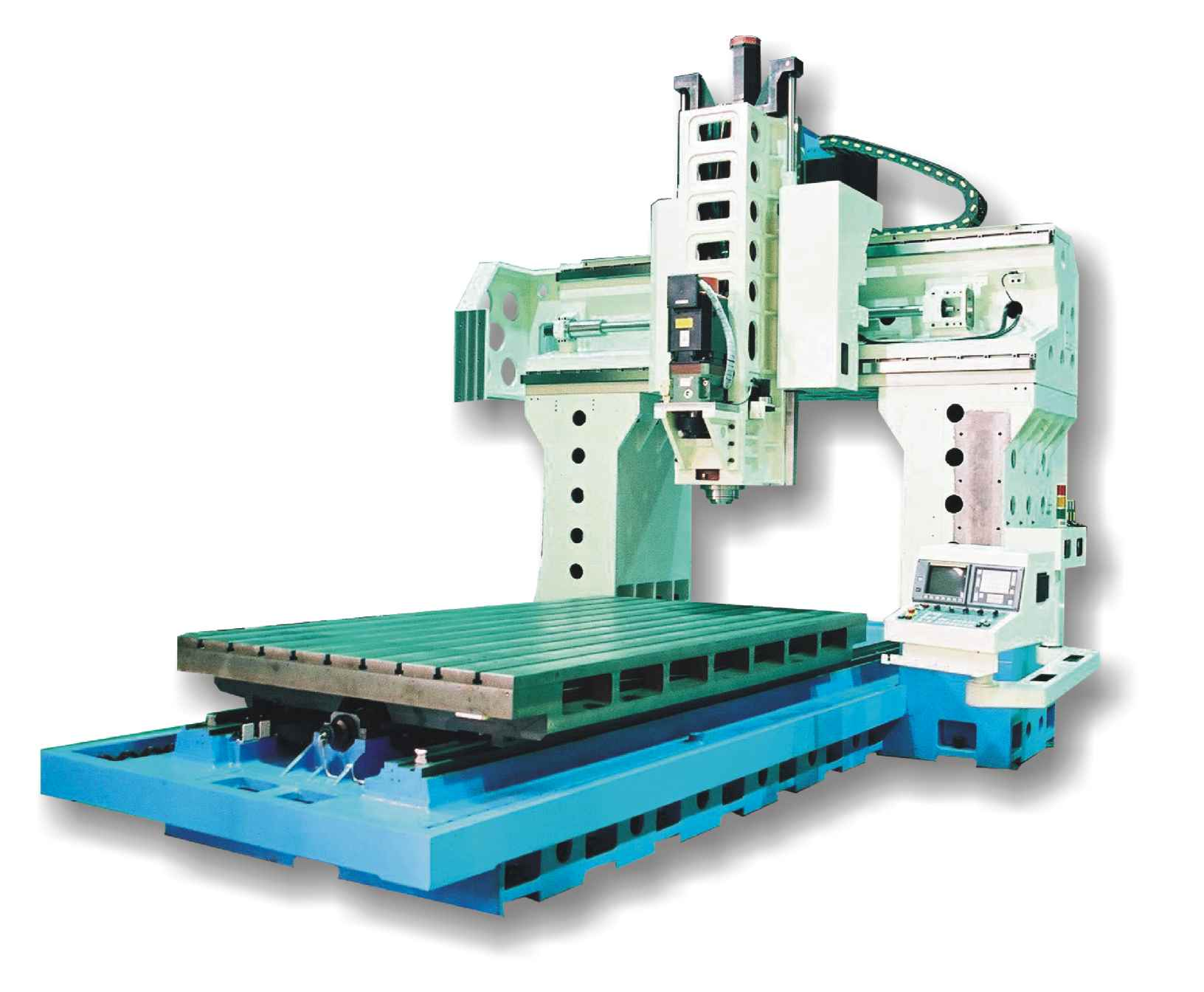

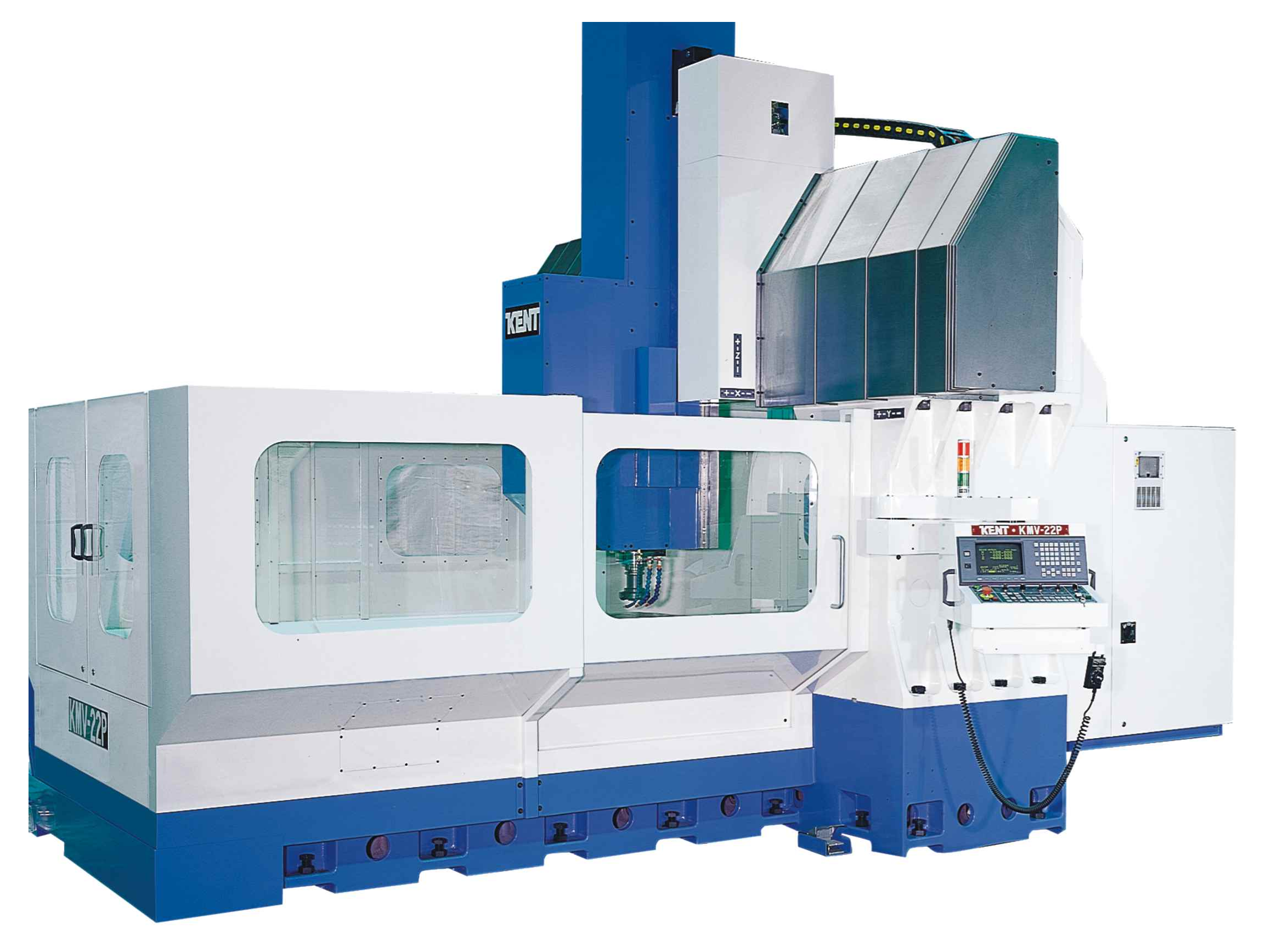

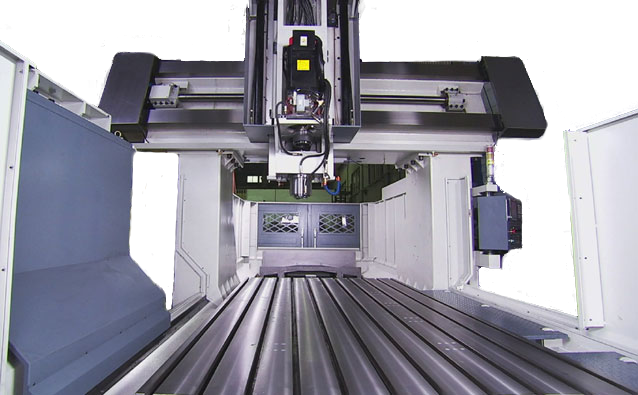

CNC Double Column ( Köprü tipi CNC ) 2200 mm ile 5200 mm boy mesafeli ve kolonlar arası 2000 mm. Döküm kolanlar ile hassas ve rigid işlem.
General Details
CNC Double Column
Teknik Özellikler
| Teknik Özellikler | KMV - 22p | KMV-32p | KMV - 42p | KMV - 52p | |
|---|---|---|---|---|---|
| Hareket | |||||
| Boyuna Hareket(X) | mm | 2200 | 3200 | 4200 | 5200 |
| Enine Hareket (Y) | mm | 1800 (1900 opt.) | 1800 (1950 opt.) | 1800 (1950 opt.) | 1800 (1950 opt.) |
| İşmili Hareketi (Z) | mm | 900 | 900 | 900 | 900 |
| Kolonlar Arası | mm | 2000 | 2000 | 2000 | 2000 |
| İşmili Tabla arası | mm | 40 ~ 490 | 40 ~ 490 | 40 ~ 490 | 40 ~ 490 |
| Tabla | |||||
| Boy * En | mm | 2200 * 1650 | 3200 * 1650 | 4200 * 1650 | 5200 * 1650 |
| T-Slotu Ölçüsü | mm | 22 | 22 | 22 | 22 |
| T-Slotu Sayısı | 9 | 9 | 9 | 9 | |
| T-Slotu Merkez arası | mm | 170 | 170 | 170 | 170 |
| Maks. Yük Kapasitesi | kg | 8000 | 10000 | 12000 | 14000 |
| İşmili | |||||
| İşmili Devir Hızı | rpm | 30 ~ 4500 | 30 ~ 4500 | 30 ~ 4500 | 30 ~ 4500 |
| Z.F. Dişli Kutusu | 2 kademeli | 2 kademeli | 2 kademeli | 2 kademeli | |
| Motorlar | |||||
| İşmili Motoru | kW | 22 | 22 | 22 | 22 |
| X Ekseni | kW | 9 | 9 | 9 | 9 |
| Y Ekseni | kW | 7 | 7 | 7 | 7 |
| Z Ekseni | kW | 7 | 7 | 7 | 7 |
| İlerleme | |||||
| Rapid ( X/ Y/ Z) | m/dak | 10/ 12/ 12 | 10/ 12/ 12 | 10/ 12/ 12 | 10/ 12/ 12 |
| Kesim | mm/dak | 1 ~ 10000 | 1 ~ 10000 | 1 ~ 10000 | 1 ~ 10000 |
| ATC | |||||
| Takım Tutucu | BT-50 (Bt-40 opt.) | ||||
| Maks. Takım φ X L | mm | φ 110 * L350 | φ 110 * L350 | φ 110 * L350 | φ 110 * L350 |
| Maks. Takım Ağırlığı | kg | 20 | 20 | 20 | 20 |
| Soğutucu Pompa | |||||
| Standart | 1 hava & 2 soğutucu, 4 Bar (STD) | ||||
| CTS | 1 hava & 2 soğutucu, 4 Bar + 6 Bar (OPS) | ||||
| Genel | |||||
| Makina Ölçüleri | mm | 6170* 4330* 4518 | 8452* 4330* 4518 | 10443* 4330* 4518 | 12430* 4330* 4518 |
| Net Ağırlık | kg | 25000 | 27500 | 30000 | 32500 |
| Zemin Ölçüsü | mm | 7000* 5000 | 9000* 5000 | 11000* 5000 | 13000* 5000 |
