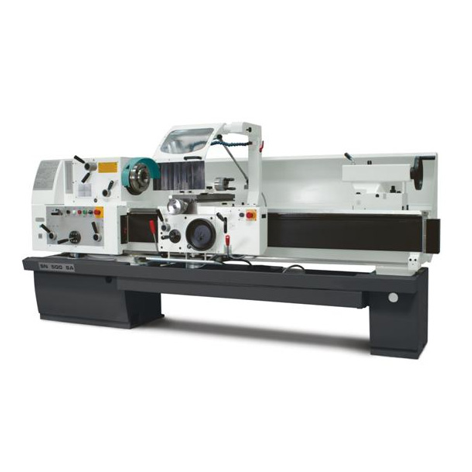

TRENS marka SN500 SA tos torna tezgahı.
Categories: Trens Tos Torna, TRENS Tos torna
- General Details
- Teknik Özellikler
- Teklif İste
- Documents
General Details
TRENS marka SN500 SA tos torna tezgahı.
Teknik Özellikler
Teknik Özellikler | SN 500SA | |||
---|---|---|---|---|
Kapasite: | ||||
Çevirme çapı | mm | 505 | ||
Suport üzeri çevirme çapı | mm | 270 | ||
Ara parçasız çevirme çapı | mm | 700 | ||
Ara parça boşluğu | mm | 230 | ||
Tornalama boyu | mm | 1000, 1500, 2000 | ||
Merkez yüksekliği | mm | 250 | ||
Banko genişliği | mm | 340 | ||
İşmili (Spindle): | ||||
İşmili ucu | DIN (ISO702-III) B8/B11* | |||
İşmili ucu Camlock (ISO702-II) | D8*/D11* | |||
İşmili koniği | METRICKÝ 90/110* | |||
İşmili delik çapı | mm | 77/105* | ||
İşmili çapı | mm | 110/140* | ||
Min. işmili hızı | min -1 | 12,5 | ||
Maks. işmili hızı | min -1 | 2000/1600* | ||
İşmili devir sayısı | 18 | |||
Spindle drive : | ||||
Main motor output | kW | 7,5 | ||
Max. torque | Nm | 50 | ||
Limit speed for max. torque | min -1 | 1450 | ||
Carriages : | ||||
X-axis | ||||
Working range of cross feed | mm.rev -1 | 0,025-3,2 | ||
Cross rapid traverse | mm.min -1 | 1500 | ||
Working travel | mm | 300 | ||
Tool slide working travel | mm | 140 | ||
Z-axis | ||||
Working range of longitudinal feed | mm.rev -1 | 0,05-6,4 | ||
Longitudinal rapid traverse | mm.min -1 | 3000 | ||
Working travel | mm | depends on clamp. dev. | ||
Toolposts | ||||
Standard toolpost | 4-way toolpost | |||
Max. tool size | mm | 32x32 | ||
Quick change toolpost | MultiSuisse C* | |||
Max. tool size | mm | 32x32* | ||
Tailstock : | ||||
Tailstock sleeve internal taper | MORSE 5 | |||
Tailstock sleeve diameter | mm | 80 | ||
Tailstock sleeve travel | mm | 180 | ||
Tailstock control | mm | |||
Tailstock control | manual | |||
Cross resetting | mm | ±12 | ||
Threads : | ||||
Metric threads | ||||
- number | 29 | |||
- pitch | mm | 0,5-40 | ||
Whitworth threads | ||||
- number | 38 | |||
- pitch | záv./1" | 1-80 | ||
Modular threads | ||||
- number | 26 | |||
- pitch | mm | 0,25-20 | ||
Diametral Pitch threads | ||||
- number | 31 | |||
- number of DP threads | 2-72 | |||
Machine dimensions : | ||||
Height | mm | 1525 | ||
Width | mm | 1100 | ||
Length/Weight : | ||||
750 | mm / kg | |||
1000 | mm / kg | 2595 / 2300 | ||
1500 | mm / kg | 3095 / 2400 | ||
2000 | mm / kg | 3595 / 2600 | ||
3000 | mm / kg | |||
4000 | mm / kg | |||
6000 | mm / kg | |||
8000 | mm / kg | |||
Weight (without optional accessories) |
