sui_80

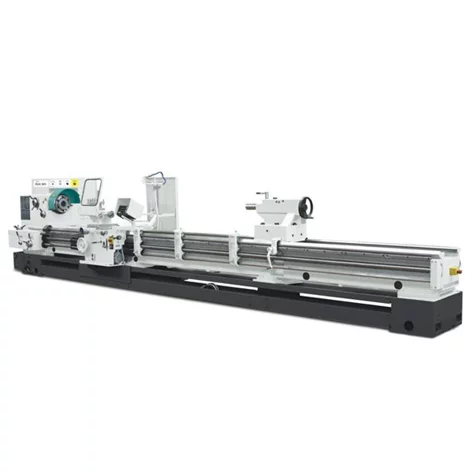

TRENS marka SUI80 tos torna tezgahı.
Categories: Trens Tos Torna, TRENS Tos torna
- General Details
- Teknik Özellikler
- Teklif İste
General Details
TRENS marka SUI80 tos torna tezgahı.
Teknik Özellikler
| Teknik Özellikler | SUI 80 | |||
|---|---|---|---|---|
| Kapasite: | ||||
| Çevirme çapı | mm | 800 | ||
| Suport üzeri çevirme çapı | mm | 520 | ||
| Ara parçasız çevirme çapı | mm | 870 | ||
| Ara parça boşluğu | mm | 320 | ||
| Tornalama boyu | mm | 1500, 2000, 3000, 4000, 6000, 8000 | ||
| Merkez yüksekliği | mm | 395 | ||
| Banko genişliği | mm | 550 | ||
| İşmili (Spindle): | ||||
| İşmili ucu | DIN (ISO702-III) B11 | |||
| İşmili ucu Camlock (ISO702-II) | D11* | |||
| İşmili koniği | METRICKÝ 100 | |||
| İşmili delik çapı | mm | 92 | ||
| İşmili çapı | mm | 140 | ||
| Min. işmili hızı | min -1 | 14 | ||
| Maks. işmili hızı | min -1 | 1400 | ||
| İşmili devir sayısı | 17 | |||
| Spindle drive : | ||||
| Main motor output | kW | 15/18,5* | ||
| Max. torque | Nm | 45 | ||
| Limit speed for max. torque | min -1 | 3200 | ||
| Carriages : | ||||
| X-axis | ||||
| Working range of cross feed | mm.rev -1 | 0,03-6,5 | ||
| Cross rapid traverse | mm.min -1 | 2400 | ||
| Working travel | mm | 440 | ||
| Tool slide working travel | mm | 195 | ||
| Z-axis | ||||
| Working range of longitudinal feed | mm.rev -1 | 0,06-13 | ||
| Longitudinal rapid traverse | mm.min -1 | 4800 | ||
| Working travel | mm | depends on clamp. dev. | ||
| Toolposts | ||||
| Standard toolpost | 4-way toolpost | |||
| Max. tool size | mm | 40x40 | ||
| Quick change toolpost | MultiSuisse D* | |||
| Max. tool size | mm | 40x40 | ||
| Tailstock : | ||||
| Tailstock sleeve internal taper | MORSE 6 | |||
| Tailstock sleeve diameter | mm | 110/120* | ||
| Tailstock sleeve travel | mm | 210 | ||
| Tailstock control | mm | |||
| Tailstock control | manual/mechanical* | |||
| Cross resetting | mm | ±10 | ||
| Threads : | ||||
| Metric threads | ||||
| - number | 43 | |||
| - pitch | mm | 0,5-160 | ||
| Whitworth threads | ||||
| - number | 40 | |||
| - pitch | záv./1" | 1/8-40 | ||
| Modular threads | ||||
| - number | 36 | |||
| - pitch | mm | 0,25-48 | ||
| Diametral Pitch threads | ||||
| - number | 42 | |||
| - number of DP threads | 3/8-80 | |||
| Machine dimensions : | ||||
| Height | mm | 1700 | ||
| Width | mm | 1570 | ||
| Length/Weight : | ||||
| 750 | mm / kg | |||
| 1000 | mm / kg | |||
| 1500 | mm / kg | 3560 / 5180 | ||
| 2000 | mm / kg | 4060 / 5440 | ||
| 3000 | mm / kg | 5060 / 5970 | ||
| 4000 | mm / kg | 6060 / 6400 | ||
| 6000 | mm / kg | 8060 / 7670 | ||
| 8000 | mm / kg | 10060 / 8630 | ||
| Weight (without optional accessories) |
